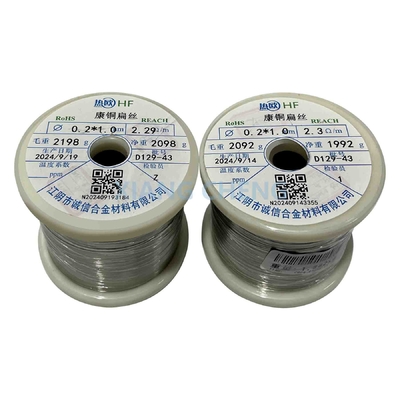

6J40 Constantan platte draad voor precisie-elektronica en wetenschappelijke toepassingen

MOQ:	5 kg
Prijs:	--
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 ton per dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Modelnummer

6J40/6J40X/6J40P/6J40D

Oorsprongsplaats:

Jiangsu, China

Type:

constant

Toepassing:

Variabele weerstand en spanningssensor

Kleur:

Zilverenwit

Certificering:

ISO9001

productnaam:

6J40 Constantan draad

Deesity:

80,9 g/mm

Temp. Coeff. van weerstand:

-40~40

Max. Werktijd.:

Verlenging:

Treksterkte:

Markeren:

Wetenschappelijke toepassingen

Precision Electronics Constantan Vlakdraad

6J40 Constantan platte draad

Productomschrijving

6J40 Constantan platte draad voor precisie-elektronica en wetenschappelijke toepassingen

De6J40 Constantan platte draadis een specifieke variant vanConstantan, een koper-nikkellegering die veel wordt gebruikt omwille van haar stabiele elektrische weerstand en andere belangrijke eigenschappen.depressomethoden, en weerstandselementen.

De6J40 Constantan platte draadis een veelzijdig en betrouwbaar materiaal bekend om zijnstabiele elektrische weerstand,lage temperatuurcoëfficiënt, enduurzaamheidDeze kenmerken maken het geschikt voornauwkeurige temperatuurmeting,met een vermogen van niet meer dan 10 kW,depressomethoden, enverwarmingselementenHet is...corrosiebestendigheid,niet-magnetische eigenschappen, enhet vermogen om consistent te presterenHet is een uitstekende oplossing voor hoogwaardige toepassingen in industrieën als:elektronica,industriële sensoren, enwetenschappelijke instrumentatie.

Chemische samenstelling

Naam	Code	Belangrijkste samenstelling ((%)				Dichtheid
Naam	Code	C.	Deeltjes	Ni	Cr	g/mm²
Constantan	6J40	Bal.	1 tot 2	39 tot 41	- Dat is...	8.9

Eigenschappen

Naam	Code	Resistiviteit ((20°C) ((μΩm)	Temperatuur van de weerstand (20°C) ((α × 10^-6/°C)	(0~100°C) Thermisch EMF vs. Koper (μv/°C)	Max. Werktemperatuur (°C)	Verlenging ((%)	Tensile sterkte ((N/mm)²)
Constantan	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥ 390

Diameter en tolerantie

Diameter	0.02 tot 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 ~ 3.00	3.15 tot 4.50
Tolerantie	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Een aantal belangrijke kenmerken van 6J40 zijn:

1.Stabiele elektrische weerstand

6J40 Constantan platte draadheefthoge elektrische stabiliteitDit maakt het zeer betrouwbaar voor gebruik in toepassingen die een stabiele en voorspelbare weerstand in de tijd vereisen.

2.Niettemperatuurweerstandscoëfficiënt

Een van de kenmerkende kenmerken van6J40 Constantanis hetlaagtemperatuurweerstandscoëfficiëntDit is cruciaal voor toepassingen zoals:met een vermogen van niet meer dan 50 W, wanneer nauwkeurige en stabiele metingen noodzakelijk zijn ondanks veranderingen in de omgevingstemperatuur.

3.Samenstelling van de legering (koper-nikkel)

De6J40variante bestaat uit ongeveer55% koperen45% nikkelDeze specifieke samenstelling biedt eeneen evenwichtige combinatie van elektrische geleidbaarheidenmechanische sterkte, waardoor het geschikt is voor langdurige en hoogwaardige toepassingen.

4.Uitstekende corrosiebestendigheid

6J40 Constantanaanbiedingengoede corrosiebestendigheidHet is dus duurzaam in moeilijke omgevingen waar blootstelling aan vocht, chemicaliën of andere corrosieve elementen gebruikelijk is.

5.Thermo-elektrische eigenschappen (voor thermoparen)

De legering heeft uitstekendethermo-elektrische eigenschappenDat is de reden.6J40 Constantan platte draadwordt veel gebruikt inthermocouplesAls het met een ander metaal (zoalsChromelHet produceert een meetbare spanning op basis van het temperatuurverschil tussen de twee metalen, waardoor het ideaal is voor nauwkeurigetemperatuurmeting.

6.Mechanische duurzaamheid en sterkte

6J40 Constantan draadis duurzaam en bestand tegen mechanische slijtage, waardoor het goed geschikt is voor toepassingen die een betrouwbare langdurige prestatie vereisen, zoals:met een vermogen van niet meer dan 10 kW,depressomethoden, enelektrische contacten.

7.Buigzaamheid en vormbaarheid

De draad is relatiefductielen kan gemakkelijk in dunne strengen worden getrokken of in vlakke draadvormen worden gevormd zonder de structurele integriteit ervan in gevaar te brengen.Dit maakt het gemakkelijk om mee te werken in toepassingen waar de draad moet worden gevormd of gewikkeld, zoalsmet een breedte van niet meer dan 15 mmofverwarmingselementen.

8.niet-magnetische

6J40 Constantanis eenniet-magnetischHet materiaal is een belangrijk kenmerk wanneer het wordt gebruikt in omgevingen waar magnetische interferentie de prestaties kan beïnvloeden, zoals ingevoelige elektronische apparatuurofinstrumentatie.

9.Hoge precisie en nauwkeurigheid

Door zijn stabiele elektrische eigenschappen en lage temperatuurcoëfficiënt,6J40 Constantan platte draadwordt gebruikt voor hoge precisie toepassingen zoalsmet een vermogen van niet meer dan 10 kW,belastingscellen, endepressomethodenDe draad zorgt ervoor datnauwkeurige metingenenconsistente prestatiesin de loop van de tijd.

10.Breed temperatuurbereik

6J40 Constantan platte draadkan over een breed temperatuurbereik werken, meestal van-200°C tot 250°C(of hoger, afhankelijk van de specifieke toepassing), waardoor het geschikt is voor zowel lage- als hoge-temperatuuromgevingen.

Toepassingen:

met een vermogen van niet meer dan 50 W: Op grote schaal gebruikt in industriële temperatuursensoren.
VerzetsystemenVoor de nauwkeurigheidmet een vermogen van niet meer dan 10 kWin gevoelige circuits.
Spanningsmeters: Voor de meting van spanning en kracht bij structurele tests.
Verwarmingselementen: Voor toepassingen die hoge weerstand en warmteopwekking vereisen.
Laadcellen: In weegsystemen waar een nauwkeurige krachtmeting nodig is.

Constantan (6J40) Technische gegevens van draden

Dialoog (m)	De oppervlakte van de doorsnede ((m2)	Gewicht/m (g/m)	Weerstand/m bij 20°C ((Ω/m)	Dialoog (m)	De oppervlakte van de doorsnede ((m2)	Gewicht/m (g/m)	Weerstand/m bij 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 tot en met 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351 tot en met 313	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278 tot en met 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225 tot en met 224	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Constante bandweerstandswaarde (Ω/m)

Breedte Dikte	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Constantan&Manganin draad tafel

Ik heb het niet gedaan.		Nominale waarde van de sectie ((mm)²)	Weerstand per meter (Ω/m)
Ik heb het niet gedaan.			6J12X		6J8X		6J13X		6J40X
Nominale waarde ((mm)	Tolerantie		Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
