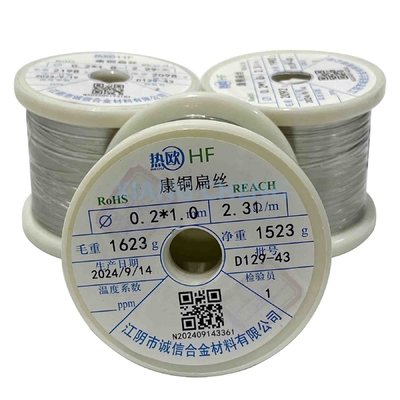

6J40 Constantan platte draad voor nauwkeurige temperatuurmeting en wetenschappelijke toepassingen

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 ton per dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

Chinees

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

6J40/6J40X/6J40P/6J40D

Oorsprongsplaats:

Jiangsu, China

Type:

Constantan platte draad

Toepassing:

Variabele weerstand en spanningssensor

Kleur:

Zilverenwit

Naam van het product:

6J40 Constantan draad

Deesity:

80,9 g/mm

Temp. Coeff. van weerstand:

-40~40

Max. Werktijd.:

Verlenging:

Treksterkte:

Markeren:

Precieze temperatuurmeting Constantan platte draad

Wetenschappelijke toepassingen

6J40 Constantan platte draad

Productomschrijving

Precise resistance wire 6J40 Constantan flat wire voor precisie temperatuurmeting en wetenschappelijke toepassingen

De 6J40 Constantan platte draad is een gespecialiseerde vorm van Constantan, een koperen-nikkel legering die voornamelijk wordt gebruikt in hoge precisie elektrische toepassingen zoals thermoparen, weerstanden en spanningsmeters.De aanduiding 6J40 verwijst naar een specifieke kwaliteit of legeringsmengsel binnen de bredere familie van Constantan-materialen, en de vormfactor van de vlakke draad geeft aan dat deze is gevormd voor specifieke toepassingen in toepassingen zoals precisie meting en temperatuur sensing.

De platte draadvormfactor van 6J40 Constantan zorgt voor een groter oppervlak per eenheid draadlengte,Dit maakt het ideaal voor toepassingen zoals verwarmingselementen (die een goede warmteafvoer vereisen) en precieze meettoepassingen zoals spanningsmeters of weerstandsnetwerken..

Chemische samenstelling

Naam	Code	Belangrijkste samenstelling ((%)				Dichtheid
Naam	Code	C.	Deeltjes	Ni	Cr	g/mm²
Constantan	6J40	Bal.	1 tot 2	39 tot 41	- Dat is...	8.9

Eigenschappen

Naam	Code	Resistiviteit ((20°C) ((μΩm)	Temperatuur van de weerstand (20°C) ((α × 10^-6/°C)	(0~100°C) Thermisch EMF vs. Koper (μv/°C)	Max. Werktemperatuur (°C)	Verlenging ((%)	Tensile sterkte ((N/mm)²)
Constantan	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥ 390

Diameter en tolerantie

Diameter	0.02 tot 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 ~ 3.00	3.15 tot 4.50
Tolerantie	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Een aantal belangrijke kenmerken van 6J40 zijn:

1.Stabiele elektrische weerstand

6J40 Constantan platte draad biedt consistente elektrische weerstand over een breed bereik van temperaturen, een kenmerk van Constantan legeringen.Deze stabiele weerstand maakt het ideaal voor precisie elektrische toepassingen, vooral wanneer de weerstand ondanks temperatuurschommelingen constant moet blijven.

2.Niettemperatuurweerstandscoëfficiënt (TCR)

6J40 Constantan heeft een lage temperatuur coëfficiënt van weerstand, wat betekent dat de elektrische weerstand verandert zeer weinig met temperatuur veranderingen.met een vermogen van niet meer dan 10 kW, en spanningsmeters, waarbij temperatuurgeïnduceerde weerstandsverschillen tot meetfouten kunnen leiden.

3.Samenstelling van de legering (koper-nikkel)

6J40 Constantan bestaat doorgaans uit ongeveer 55% koper en 45% nikkel.met behoud van een lage corrosiebestendigheid.

4.Uitstekende corrosiebestendigheid

6J40 Constantan is uitstekend bestand tegen corrosie, met name in vochtige en chemische omgevingen.met inbegrip van buiten- of industriële toepassingen waarbij blootstelling aan het milieu een factor is.

5.Thermo-elektrische eigenschappen (thermoparen)

Vanwege zijn thermo-elektrische eigenschappen wordt 6J40 Constantan platte draad veel gebruikt in thermoparen voor temperatuurmeting.de draad genereert een spanning die evenredig is met het temperatuurverschil tussen de twee materialenDit maakt het ideaal voor hoge precisie temperatuur sensoren en temperatuurregelsystemen.

6.Hoge duurzaamheid en mechanische sterkte

De legering staat bekend om zijn hoge treksterkte, waardoor 6J40 Constantan platte draad duurzaam en bestand is tegen mechanische spanningen.het geschikt maakt voor toepassingen zoals weerstandsverwarmingselementen en structurele sensoren.

7.Buigzaamheid en vormbaarheid

6J40 Constantan platte draad is ductiel, wat betekent dat het kan worden getrokken in zeer fijne draden of gevormd in platte vormen zonder te breken of broos te worden.Deze flexibiliteit maakt het geschikt voor gebruik in wondresistenten, spanningsmeters en andere precisiecomponenten die fijn moeten worden gemanipuleerd.

8.Niet-magnetische eigenschappen

6J40 Constantan is niet-magnetisch, wat essentieel is voor toepassingen waarbij magnetische interferentie de prestaties kan vervormen.zoals in gevoelige meetinstrumenten of elektronische apparaten waarbij externe magnetische velden tot een minimum moeten worden beperkt.

9.Breed temperatuurbereik

Het materiaal werkt effectief in een breed temperatuurbereik, meestal van -200 °C tot 250 °C (of hoger, afhankelijk van specifieke legeringsformules en toepassingsomstandigheden).Dit maakt het veelzijdig voor gebruik in zowel lage als hoge temperatuur omgevingen, typisch voor industriële en wetenschappelijke omgevingen.

Toepassingen:

een vermogen van niet meer dan 50 W;Gebruikt in temperatuursensoren om warmte te meten in industriële, wetenschappelijke en laboratoriumomgevingen.
Resistenten:Gebruikt in precisieweerstanden voor circuits die een stabiele weerstand nodig hebben.
Verlengingsmeters:Gebruikt in belastingcellen en krachttemersystemen, waar een nauwkeurige belastingmeting vereist is.
Verwarmingselementen:6J40 Constantan platte draad wordt gebruikt in weerstand verwarming toepassingen, zoals in elektrische ovens, broodroosters, en industriële verwarmingselementen.
Laadcellen:Gebruikt in weegsystemen waar een nauwkeurige krachtmeting noodzakelijk is.

Constantan (6J40) Technische gegevens van draden

Dialoog (m)	De oppervlakte van de doorsnede ((m2)	Gewicht/m (g/m)	Weerstand/m bij 20°C ((Ω/m)	Dialoog (m)	De oppervlakte van de doorsnede ((m2)	Gewicht/m (g/m)	Weerstand/m bij 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 tot en met 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351 tot en met 313	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278 tot en met 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225 tot en met 224	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Constante bandweerstandswaarde (Ω/m)

Breedte Dikte	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Constantan&Manganin draad tafel

Ik heb het niet gedaan.		Nominale waarde van de sectie ((mm)²)	Weerstand per meter (Ω/m)
Ik heb het niet gedaan.			6J12X		6J8X		6J13X		6J40X
Nominale waarde ((mm)	Tolerantie		Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 Constantan platte draad voor nauwkeurige temperatuurmeting en wetenschappelijke toepassingen 0
