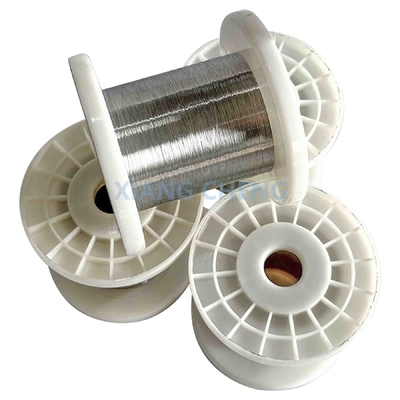

Hoogsterkte CuNi23 NC030 legering geschikt voor toepassingen die magnetische interferentiebestandheid vereisen

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 ton per dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

CuNi23/NC030

Plaats van herkomst:

Jiangsu, China

Type:

met een breedte van niet meer dan 50 mm

Toepassing:

Verwarming, huishoudelijke elektrische apparatuur

Kleur:

Zilveren Wit/helder of geoxideerd

Naam van het product:

CuNi23 NC030 koperen-nikkeldraad

Resistiviteit:

00,30 ± 5%

Smelttemperatuur in °C:

Min. treksterkte in N/mm2:

Verlenging:

Dichtheid:

Markeren:

NC030 CuNi23 legering

Hoge sterkte CuNi23 legering

Magnetische interferentiebestendigheid CuNi23 legering

Productomschrijving

Hoogsterke CuNi23-legering NC030 geschikt voor toepassingen die magnetische interferentiebestandheid vereisen

CuNi23 NC030 legeringsdraadis een koper-nikkellegering bestaande uit ongeveer 23% nikkel en 77% koper.CuNi23, is erkend om zijnuitstekende corrosiebestendigheid, met name inmariene omgevingen,chemische verwerking, enwarmtewisselaars. CuNi23 is bekend voor het behoud van sterkte en duurzaamheid in omgevingen die doorgaans koperen of andere metalen zouden doen afbreken.

CuNi23 NC030 legeringsdraadis een veelzijdige en hoogwaardige koper-nikkellegering, voornamelijk gebruikt in omgevingen dieuitstekende corrosiebestendigheid, met name inzeewater,chemische verwerking, entoepassingen bij hoge temperaturenZoals:warmtewisselaarsMet.goede mechanische eigenschappen,niet-magnetische kenmerken, en het vermogen om corrosieve atmosfeer te weerstaan, wordt CuNi23 gewoonlijk aangetroffen inmaritieme,olie en gas, enindustriële toepassingenHoewel het een lagere elektrische en thermische geleidbaarheid heeft in vergelijking met puur koper, is hetsuperieure corrosiebestendigheidHet is een waardevolle keuze voor veeleisende industriële omgevingen.

Chemische samenstelling Wt. %	%	Ni	C.	Deeltjes
	Min.
	Maximaal	23	Rust	0.5

Hoofdfactoren:

Maximale continue werktemperatuur °C	300
Temperatuurcoëfficiënt van de weerstand x10^{- 5}/°C ((20°C-600°C)	< 16
Thermo-spanning op koper bij 20°C in μV/K	- 34
Koëfficiënt van de thermische uitbreiding × 10^-6/K ((20°C-400°C)	17.5
Thermische geleidbaarheid bij 20°C W/mK	33
Specifiek warmtevermogen bij 20°C J/gK	0.38

Belangrijkste technische gegevens

Type		CuNi1 NC003	CuNi2 NC005	CuNi4 NC007	CuNi6 met een breedte van niet meer dan 15 mm	CuNi8 met een breedte van niet meer dan 15 mm	CuMn3 met een breedte van niet meer dan 15 mm	CuNi10 met een breedte van niet meer dan 15 mm	CuNi14 met een gewicht van niet meer dan 50 kg	CuNi19 met een breedte van niet meer dan 15 mm	CuNi23 met een breedte van niet meer dan 15 mm	CuNi30 met een breedte van niet meer dan 15 mm	CuNi34 met een breedte van niet meer dan 15 mm	CuNi44 met een breedte van niet meer dan 15 mm
Samenstelling ((%)	C.	Rust	Rust	Rust	Rust	Rust	Rust	Rust	Rust	Rust	Rust	Rust	Rust	Rust
	Deeltjes	/	/	/	/	/	3	/	0.3	0.5	0.5	1.0	1.0	1.0
	Ni	1	2	4	6	8		10	14.2	19	23	30	34	44
Max.constante werktemperatuur ((°C)		200	200·	200	220	250	200	250	300	300	300	350	350	400
Resistiviteit bij 20°C ((μ m)		0.03 ± 10%	0.05 ± 10%	0.07 ± 10%	0.10 ± 10%	0.12 ± 10%	0.12 ± 10%	0.15 ± 10%	0.20 ± 5%	0.25 ± 5%	0.30 ± 5%	0.35 ± 5%	0.40 ± 5%	0.49 ± 5%
Weerstand-temperatuurcoëfficiënt 20-600°C (×10-5/°C)		< 100	< 120	< 50	< 60	< 57	< 38	< 50	< 38	< 25	< 16	< 10	< -0	< -6
Thermo-spanning tot koper bij 20 °C in (μV/K)		-8	-12	-12	- 18 jaar.	- 22.	1	- 25	-28	- 32	- 34	- 37	- 39	- 43
Gemiddelde coëfficiënt van lineaire thermische uitbreiding, in (10^-6/K), bij een temperatuur tussen 20 °C en 400 °C		17.5	17.5	17.5	17.5	17.5	18	17.5	17.5	17.5	17.5	17.0	16.0	15.0
Thermische geleidbaarheid bij 20°C (W/mK)		145	130	130	92	75	84	59	48	38	33	27	25	23
Specifiek warmtevermogen bij 20 °C in (20 °C J/gK)		0.38	0.38	0.38	0.38	0.38	0.39	0.38	0.38	0.38	0.38	0.39	0.40	0.41
Dichtheid bij 20 °C ((g/cm3)		8.9	8.9	8.9	8.9	8.9	8.8	8.9	8.9	8.9	8.9	8.9	8.9	8.9
Smelttemperatuur in °C		1085	1090	1090	1095	1097	1050	1100	1115	1135	1150	1170	1180	1280
Min. treksterkte in N/mm²⁾		210	220	220	250	270	290	290	310	340	350	400	400	420
Verlenging ((%)		25	25	25	25	25	25	25	25	25	25	25	25	25

Tabel van technische gegevens

Diameter ((mm)	NC003 CuNi1	NC005 CuNi2	NC007 CuNi4	NC010 CuNi6	NC012 CuNi8	NC015 CuNi10	NC020 CuNi14	NC025 CuNi19	NC030 CuNi23	NC035 CuNi30	NC040 CuNi34	NC050 CuNi44
Diameter ((mm)	NC003 CuNi1	NC005 CuNi2	NC007 CuNi4	NC010 CuNi6	NC012 CuNi8	NC015 CuNi10	NC020 CuNi14	NC025 CuNi19	NC030 CuNi23	NC035 CuNi30	NC040 CuNi34	NC050 CuNi44
0.10	3.82	6.36	8.91	12.73	15.28	19.09	25.46	31.83	38.19	44.56	50.93	62.39
0.11	3.16	5.26	7.37	10.52	12.63	15.78	21.04	26.30	31.56	36.82	42.09	51.56
0.12	2.65	4.42	6.19	8.84	10.61	13.26	17.68	22.10	26.52	30.94	35.37	43.33
0.13	2.26	3.76	5.27	7.53	9.04	11.30	15.07	18.83	22.60	26.36	30.14	36.92
0.14	1.95	3.24	4.55	6.49	7.80	9.74	12.99	16.24	19.48	22.73	25.98	31.83
0.15	1.70	2.82	3.96	5.65	6.79	8.48	11.31	14.14	16.97	19.80	22.64	27.73
0.16	1.49	2.48	3.48	4.97	5.97	7.46	9.95	12.43	14.92	17.40	19.89	24.37
0.17	1.32	2.20	3.08	4.40	5.29	6.60	8.81	11.01	13.21	15.41	17.62	21.59
0.18	1.18	1.96	2.75	3.92	4.72	5.89	7.86	9.82	11.78	13.75	15.72	19.26
0.19	1.06	1.76	2.47	3.52	4.23	5.29	7.05	8.81	10.58	12.34	14.11	17.28
0.20	0.95	1.59	2.23	3.18	3.82	4.77	6.36	7.95	9.54	11.14	12.73	15.60
0.21	0.87	1.44	2.02	2.88	3.46	4.33	5.77	7.21	8.66	10.10	11.55	14.15
0.22	0.79	1.31	1.84	2.63	3.16	3.94	5.26	6.57	7.89	9.20	10.52	12.89
0.23	0.72	1.20	1.68	2.40	2.89	3.61	4.81	6.01	7.22	8.42	9.63	11.79
0.24	0.66	1.10	1.55	2.21	2.65	3.31	4.42	5.52	6.63	7.73	8.84	10.83
0.25	0.61	1.01	1.43	2.03	2.44	3.05	4.07	5.09	6.11	7.13	8.15	9.98
0.26	0.57	0.94	1.32	1.88	2.26	2.82	3.77	4.70	5.65	6.59	7.53	9.23
0.27	0.52	0.87	1.22	1.74	2.10	2.61	3.49	4.36	5.23	6.11	6.99	8.56
0.28	0.49	0.81	1.14	1.62	1.95	2.43	3.25	4.06	4.87	5.68	6.50	7.96
0.29	0.45	0.75	1.06	1.51	1.82	2.27	3.03	3.78	4.54	5.29	6.06	7.42
0.30	0.42	0.70	0.99	1.41	1.70	2.12	2.83	3.53	4.24	4.95	5.66	6.93
0.31	0.40	0.66	0.93	1.32	1.59	1.98	2.65	3.31	3.97	4.63	5.30	6.49
0.32	0.37	0.62	0.87	1.24	1.49	1.86	2.49	3.11	3.73	4.35	4.97	6.09
0.33	0.35	0.58	0.82	1.17	1.40	1.75	2.34	2.92	3.51	4.09	4.68	5.73
0.34	0.33	0.55	0.77	1.10	1.32	1.65	2.20	2.75	3.30	3.85	4.41	5.40
0.35	0.31	0.51	0.73	1.03	1.25	1.55	2.08	2.60	3.11	3.63	4.16	5.09
0.36	0.29	0.49	0.69	0.98	1.18	1.47	1.96	2.46	2.94	3.43	3.93	4.81
0.37	0.28	0.46	0.65	0.93	1.12	1.39	1.86	2.33	2.79	3.25	3.72	4.56
0.38	0.26	0.44	0.62	0.88	1.06	1.32	1.76	2.20	2.64	3.08	3.53	4.32
0.40	0.24	0.39	0.56	0.79	0.95	1.19	1.59	1.99	2.38	2.78	3.18	3.90
0.41	0.23	0.37	0.53	0.76	0.91	1.13	1.51	1.89	2.27	2.65	3.03	3.71
0.42	0.22	0.36	0.51	0.72	0.87	1.08	1.44	1.80	2.16	2.52	2.89	3.54
0.43	0.21	0.34	0.48	0.69	0.83	1.03	1.38	1.72	2.06	2.41	2.75	3.37
0.44	0.20	0.32	0.46	0.66	0.79	0.98	1.31	1.64	1.97	2.30	2.63	3.22
0.45	0.19	0.31	0.44	0.63	0.75	0.94	1.26	1.57	1.88	2.20	2.52	3.08
0.46	0.18	0.30	0.42	0.60	0.72	0.90	1.20	1.50	1.80	2.10	2.41	2.95
0.47	0.17	0.28	0.40	0.58	0.69	0.86	1.15	1.44	1.72	2.01	2.31	2.82
0.48	0.17	0.27	0.39	0.55	0.66	0.82	1.10	1.38	1.65	1.93	2.21	2.71
0.49	0.16	0.26	0.37	0.53	0.64	0.79	1.06	1.33	1.59	1.85	2.12	2.60
0.50	0.15	0.25	0.36	0.51	0.61	0.76	1.01	1.27	1.52	1.78	2.04	2.50
0.51	0.15	0.24	0.34	0.49	0.59	0.73	0.98	1.22	1.46	1.71	1.96	2.40
0.52	0.14	0.23	0.33	0.47	0.57	0.70	0.94	1.18	1.41	1.65	1.88	2.31
0.53	0.14	0.22	0.32	0.45	0.54	0.67	0.91	1.13	1.35	1.59	1.81	2.22
0.54	0.13	0.22	0.31	0.44	0.52	0.65	0.87	1.09	1.30	1.53	1.75	2.14
0.55	0.13	0.21	0.29	0.42	0.51	0.63	0.84	1.05	1.26	1.47	1.68	2.06
0.56	0.12	0.20	0.28	0.41	0.49	0.60	0.81	1.02	1.21	1.42	1.62	1.99
0.57	0.12	0.19	0.27	0.39	0.47	0.58	0.78	0.98	1.17	1.37	1.57	1.92
0.58	0.11	0.19	0.27	0.38	0.45	0.56	0.76	0.95	1.13	1.32	1.51	1.85
0.59	0.11	0.18	0.26	0.37	0.44	0.54	0.73	0.91	1.09	1.28	1.46	1.79
0.60	0.11	0.18	0.25	0.35	0.42	0.53	0.71	0.88	1.06	1.24	1.41	1.73

Tolerantie van ohm/m: ±5%
Ronde draad: bereik van 0,04 mm (0,0016") tot 12 mm (0,4724")
Ribbon: bereik van 0,05 mm (0,002") tot 6 mm (0,2362"), maximale verhouding breedte: dikte = 10:1

De volgende kenmerken van CuNi23 NC030-legeringsdraad:

Samenstelling:

koper (Cu):77%

Nikkel (Ni):23%

De toevoeging vanNikkelvergroot de corrosiebestendigheid van de legering, met name in zeewater en zure omgevingen.

Corrosiebestendigheid:

CuNi23-exponatensuperieure corrosiebestendigheid, met name inzeewater,mariene omgevingen, enlicht zuurofneutrale omgevingen.

Het wordt gewoonlijk gebruikt in toepassingen waar andere legeringen, zoals puur koper, snel zouden corroderen, zoals inmaritieme leidingsystemen,warmtewisselaars, enoffshore-apparatuur.

Mechanische eigenschappen:

Sterkte en taaiheid:De legering biedt een goede balans vansterkteenbuigzaamheid, waardoor het geschikt is voor verschillende mechanische toepassingen.

CuNi23 heeft een matige treksterkte, die duurzaamheid en weerstand tegen mechanische spanningen biedt onder veeleisende omstandigheden.

Vormbaarheid:Het kan gemakkelijk worden gevormd tot draden, platen, buizen en andere onderdelen.

Elektrische geleidbaarheid:

Terwijl CuNi23 biedteen lagere elektrische geleidbaarheidHet is nog steeds niet meer dan puur koper.bevredigende geleidbaarheidvoor veel toepassingen, met name wanneer de mechanische eigenschappen of corrosiebestendigheid voorrang krijgen boven elektrische prestaties.

Thermische geleidbaarheid:

De legering heeftgoede warmtegeleiding, hoewel lager dan dat van puur koper, waardoor het geschikt is voorwarmtewisselaartoepassingen.

Lasbaarheid en fabricage:

CuNi23 isgemakkelijk te lassenen kan worden gebruikt in verschillende fabricagemethoden, waarondersolderen,verwarming, enbewerkingenHet wordt op grote schaal gebruikt in industrieën waar hoge precisiecomponenten vereist zijn.

niet-magnetisch:

CuNi23 is eenniet-magnetischmateriaal, waardoor het geschikt is voor gebruik in toepassingen waar magnetische eigenschappen de werking of prestaties van apparaten kunnen verstoren, zoals inelektrische componentenengevoelige meetinstrumenten.

Toepassingen:

Toepassingen op zee:Ideaal voor onderdelen die aan zeewater worden blootgesteld, zoalsscheepshardware,pijpen,kleppen, enuitrusting.
Warmtewisselaars:Vanwege zijn corrosiebestendigheid en goede warmtegeleidbaarheid wordt het gebruikt in warmtewisselaars, met name die die inzeewaterofcorrosieve chemische omgevingen.
Chemische verwerkingsapparatuur:Algemeen voor toepassingen zoalspompen,kleppen, enbuizenIn de chemische industrie is resistentie tegen agressieve stoffen essentieel.
Olie en gas:Gebruikt in offshore olieplatforms, pijpleidingen enonderzeese apparatuurvanwege zijn uitstekende prestaties in zeewater.
Elektrische contacten en aansluitingen:Hoewel het niet zo geleidend is als puur koper, wordt CuNi23 gebruikt in toepassingen waar naast elektrische geleidbaarheid mechanische eigenschappen en corrosiebestendigheid nodig zijn.

Weerstand tegen zwavel en corrosieve atmosfeer:

CuNi23 is beter bestand tegen zwavel encorrosieve gassenHet is daarom ideaal voor gebruik in omgevingen met blootstelling aanzwavelofchemische verontreinigingen.

Voordelen van CuNi23 NC030 legeringsdraad:

Corrosiebestendigheid:Uitstekende prestaties inmariene omgevingenen tegencorrosieve gassen, zuren en zouten.
Sterkte en duurzaamheid:Sterker dan puur koper en behoudt een goede taaiheid, waardoor het ideaal is voor structurele toepassingen.
niet-magnetisch:Ideaal voor gebruik in magnetisch gevoelige omgeving.
Lasbaarheid en vervaardigbaarheid:Makkelijk te gebruiken in verschillende productieprocessen.
Verscheidenheid in toepassingen:Geschikt voor een breed scala aan industrieën, waaronder:maritieme,chemische verwerking,warmtewisselaars, enolie en gas.

De in punt 3.4.1 vermelde onderdelen zijn van toepassing op:

Lagere elektrische geleidbaarheid:Hoewel het geschikt is voor veel toepassingen, is de elektrische geleidbaarheid ervan lager dan dat van puur koper, wat het gebruik ervan in toepassingen met een hoge geleidbaarheid beperkt.
Kosten:Koper-nikkellegeringen zoals CuNi23 zijn meestal duurder dan puur koper, wat in kostenbeheersende toepassingen een overweging kan zijn.
Thermische geleidbaarheid:Hoewel het goed is, is de thermische geleidbaarheid ervan minder dan die van puur koper, wat de prestaties ervan in zeer veeleisende toepassingen voor warmteoverdracht kan beperken.

Hoogsterkte CuNi23 NC030 legering geschikt voor toepassingen die magnetische interferentiebestandheid vereisen 0

Markeringen:

met een breedte van niet meer dan 50 mm,
