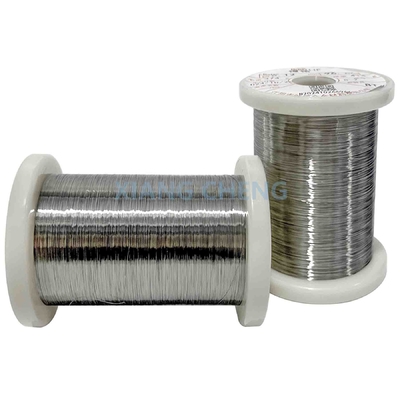

Cr20Ni35 hittebestendig nikkelchroom ijzerlegering met een hoge positieve temperatuurcoëfficiënt

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 ton per dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

Cr20Ni35

Oorsprongsplaats:

China

Type:

met een gewicht van niet meer dan 0,9 g/m2

Toepassing:

verwarmingselement en weerstand

Kleur:

Glanzend zilver of donkergrijs

Dichtheid:

Resistiviteit bij 20 °C:

1,04 ± 0,05

Smeltpunt (℃):

Warmtegeleidbaarheid:

43.8 ((KJ/m h °C))

Verlenging bij scheur ((%)):

Markeren:

Nickel-chroom-ijzerlegering Cr20Ni35

Warmtebestendige Cr20Ni35

Hoge positieve temperatuurcoëfficiënt Cr20Ni35

Productomschrijving

Cr20Ni35 hittebestendig nikkel-chroom-ijzer legering met een hoge positieve temperatuurcoëfficiënt

NiCr legeringsdraad Cr20Ni35is een high-performancemet een vermogen van niet meer dan 10 kVAeen legering bestaande uit20% chroomen35% nikkel, ontworpen voorhoogtemperatuurbestendigheid,oxidatieweerstand, encorrosiebestendigheidDeze legering is vooral bekend om haar gebruik inverwarmingselementen,met een vermogen van niet meer dan 10 kW, enindustriële toepassingendie een stabiele prestatie bij verhoogde temperaturen vereisen.NiCr legeringsdraad Cr20Ni35is een veelzijdig materiaal aanboduitstekende prestaties bij hoge temperaturen,corrosiebestendigheid, enstabiele elektrische weerstand, waardoor het een ideale keuze is voor toepassingen zoalsverwarmingselementen,met een vermogen van niet meer dan 10 kW,thermocouplesHet vermogen om betrouwbaar te werken inindustriële ovens,ovens, enelektrische verwarmingssystemenDit zorgt ervoor dat het op grote schaal wordt gebruikt in industrieën waar duurzaamheid en prestaties onder hitte essentieel zijn.de superieure prestaties onder extreme omstandigheden rechtvaardigen het gebruik in toepassingen met een hoge vraag.

Chemische samenstelling Wt. %

Cr20Ni35

- Jawel.

Deeltjes

Min.

Maximaal

Rust

0.08

0.02

0.015

Hoofdkenmerken van Ni-Cr- en Ni-Cr-Fe-elektrische verwarmingslegeringen

Type Prestaties		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Hoofd chemische samenstelling	Ni	Rust	55.0-61.0	34.0-37.0	Rust	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Rust	Rust	≤ 10	Rust	Rust
Max. continue bedrijfstemperatuur van het element (°C)		1250	1150	1100	1200	1100	1050
Resistiviteit bij 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	1.09±0.05	1.06±0.05	0.95 ± 0.05
Dichtheid ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Thermische geleidbaarheid (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coëfficiënt van de lijnuitbreiding (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Smeltpunt (ca.) ((°C)		1380	1390	1390	1400	1390	1400
Elonatie bij scheur ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Micrografische structuur		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Magnetische eigenschappen		niet-magnetische	laagmagnetisch	laagmagnetisch	niet-magnetische	laagmagnetisch	niet-magnetische
Opmerking:De verschillende soorten elektrische weerstandslegeringsmateriaal worden gemengd met de hoeveelheid zeldzame aarden, titanium en andere sporenelementen.Het doel is de verwerkingsprestaties te verbeteren en de levensduur te verlengen..

De volgende kenmerken van NiCr-legeringsdraad Cr20Ni35:

Samenstelling:

Nikkel (Ni):35% (verstrekt uitstekende stabiliteit bij hoge temperaturen en goede elektrische weerstand).

Chroom (Cr):20% (verbetert de oxidatiebestendigheid en de sterkte bij hoge temperaturen).

IJzer (Fe):De balans wordt gebruikt om de algemene mechanische eigenschappen van de legering te verbeteren.

Koolstof (C):Een laag gehalte om de bewerkbaarheid te verbeteren en het neerslaan van carbide tijdens blootstelling aan warmte te voorkomen.

Hoogtemperatuurweerstand:

ontworpen om voortdurende blootstelling aan temperaturen tot en met1100°C (2012°F).

Behoudt sterkte en stabiliteit bij hoge temperaturen, waardoor het geschikt is voorweerstandsverwarmingtoepassingen en andere omgevingen met hoge temperaturen.

Oxiderings- en corrosiebestendigheid:

Oxideringsbestendigheid:De legering heeft een hoge mate van oxidatiebestendigheid door degehalte aan chroom, die een stabiele oxidelaag vormt die verdere oxidatie voorkomt.

Corrosiebestendigheid:Met zijn aanzienlijke chroomgehalte biedt het ook weerstand tegen corrosie in veel omgevingen, met name in deoxiderende atmosfeerbij hoge temperaturen.

Elektrische weerstand:

Stabiele elektrische weerstand:Biedt een voorspelbare en stabieleweerstandonder hoge temperaturen, waardoor het ideaal is voorverwarmingselementen,met een vermogen van niet meer dan 10 kW, enthermocouples.

Goed warmteopwekkende rendement:Vanwege zijn weerstands eigenschappen genereert het warmte efficiënt wanneer het wordt gebruikt in elektrische verwarmingstoepassingen.

Mechanische eigenschappen:

Sterkte en ductiliteit:Biedt goedetreksterktebij hoge temperaturen en blijft buigzaam genoeg voor vervaardiging.

Vermogen tegen thermische vermoeidheid:Het is bestand tegen thermische cycli, waardoor het ideaal is voor toepassingen die herhaaldelijk worden verwarmd en gekoeld.

Lasbaarheid en fabricage:

met een breedte van niet meer dan 15 mmKan worden gelast met behulp van standaardlastechnieken zoalsTIG (GTAW)enMIG (GMAW)het lassen, met een minimaal risico op scheuren of andere problemen.

Vormbaarheid:Gemakkelijk in draden, staven en andere vormen getrokken voor een verscheidenheid aan toepassingen, met name in verwarmingselementen en elektrische componenten.

- Ik weet het niet.Toepassingen:

Verwarmingselementen:Gewoonlijk gebruikt inindustriële ovens,elektrische verwarmingselementen, enovenswaar hoge temperatuurstabiliteit van cruciaal belang is.
Resistenten:Gebruikt bij de vervaardiging vanmet een breedte van niet meer dan 15 mmenweerstandsnettendie een stabiele elektrische weerstand vereisen.
met een vermogen van meer dan 50 W;Geschikt voor hoogtemperatuurthermocouples en temperatuursensorelementen.
Elektrische onderdelen:Vaak gevonden inelektrische verwarmingselementenzoals:broodroosters,droogers,waterverwarmers, en andere soortgelijke produkten.
Hoogtemperatuurtoepassingen:Ook gebruikt in sommigechemische verwerkingtoepassingen waarvoor materialen zijn vereist die bestand zijn tegen hoge hitte en oxidatie.

Technische gegevens van draden

- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)	- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)
0.018	0.000255	0.002117	andere, met een gewicht van niet meer dan 50 kg	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440 tot en met 3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594 tot en met 726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

De tolerantie of de diameter van de draden

Draden	Ik heb het niet gedaan.	Tolerantie
	0.018-0.025	±0.001
	0.028-0.035	±0.0015
	0.040-0.055	±0.002
	0.070	±0.0025
	0.08-0.10	±0.003
	0.11-0.14	±0.004
	0.16-0.20	±0.005
	0.22-0.25	±0.006
	0.28-0.30	±0.007
	0.32-0.40	±0.01
	0.41-0.50	±0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	±0.03
Opmerking:op verzoek van de klant kan een speciale specificatie worden geproduceerd.

Technische gegevens van het lint

Dikte × breedte ((mm))	Weerstand/meter ((20 °C) (Ω/m)	oppervlakte/ohm (20°C) (cm)²/Ω)	Gewicht/meter (g/m)	Oppervlakte/meter (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Het lint wordt door de draad gerold, de werkelijke doorsnede van het lint is 8% kleiner dan berekend door de rechthoekige.

Voordelen van NiCr-legeringsdraad Cr30Ni35:

Hoogtemperatuurprestaties:Uitstekende weerstand tegen oxidatie bij hoge temperaturen, waardoor het geschikt is voor omgevingen tot 1100 °C (2012 °F).
Goed elektrisch weerstand:Ideaal voor gebruik inverwarmingselementen,met een vermogen van niet meer dan 10 kW, en andere elektrische toepassingen waar een stabiele weerstand vereist is.
Corrosiebestendigheid:Weerstand tegen corrosie bij hoge temperaturen en oxidatie.
Vermoeidheid en thermische cyclusweerstand:Bestaat bestand tegen herhaalde opwarming en koeling zonder afbraak.
Vervaardigingsflexibiliteit:Kan gemakkelijk in draadvormen worden vervaardigd voor een reeks toepassingen, met name in industriële en elektrische omgevingen.

Beperkingen van NiCr-legeringsdraad Cr30Ni35:

Kosten:Net als bij de meeste hoogwaardige legeringen kan het duurder zijn in vergelijking met andere metalen zoals roestvrij staal, wat de toepassing ervan in kostengevoelige gebieden kan beperken.
Beperkte weerstand tegen sterke zuren:Hoewel het zeer bestand is tegen oxidatie, kan het niet zo goed presteren in sterk zure of zeer corrosieve omgevingen in vergelijking met gespecialiseerde legeringen zoalsInconelofHastelloy.
Koudharding:Kan hard werken tijdens koudvormende processen, waarbij gespecialiseerde manipulatie- of verwerkingsmethoden vereist zijn om scheuren of beschadigingen te voorkomen.
