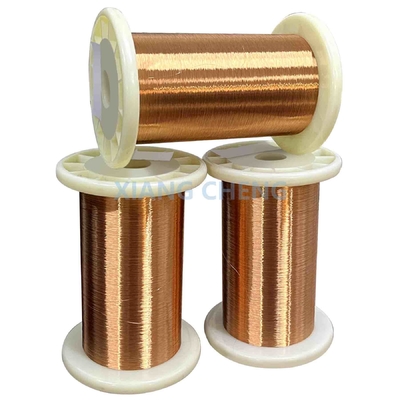

6J12/6J12P/6J12X weerstandsdraad koper mangaan nikkel OEM Voor verwarmingssysteem

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 Ton per Dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

6J12/6J12P/6J12X

Oorsprongsplaats:

Jiangsu, China

Type:

Manganine

Toepassing:

met een vermogen van niet meer dan 50 W

Kleur:

Bessengeel

Naam van het product:

6J12 Manganine draad

Volumeweerstand (μΩ·m):

0.47±0.03

Applicatietemperatuur:

Temperatuurweerstandscoëfficiënt (β × 10-6 °C-1):

-0,7~0

Thermisch EMF-percentage voor koper:

Markeren:

6J12 Manganinbestendige draad

OEM-manganinbestendige draad

6J12 weerstandsdraad voor verwarming

Productomschrijving

6J12/6J12P/6J12X weerstandsdraad koper mangaan nikkel OEM Voor verwarmingssysteem

Dedraad van legering 6J12is een manganine-achtig materiaal dat hoofdzakelijk bestaat uit koper (Cu), nikkel (Ni) en mangaan (Mn). Het is speciaal ontworpen voor hoge precisie toepassingen waarbij een stabiele elektrische weerstand vereist is,lage thermische elektromotorische kracht (EMF), en minimale temperatuurcoëfficiënt van weerstand (TCR).

De 6J12-legeringsdraad biedt langdurige stabiliteit, hoge duurzaamheid en consistente elektrische prestaties onder verschillende omgevingsomstandigheden.Het maakt het een populaire keuze op wetenschappelijk en industrieel gebied..

Kortom, 6J12 combineert hoge weerstand, lage TCR en corrosiebestendigheid, waardoor het onmisbaar is in precisie-elektrische en temperatuurgevoelige toepassingen.

Chemische samenstelling

Naam	Type	Hoofd chemische samenstelling %
Naam	Type	C.	Deeltjes	Ni	- Jawel.
Manganine	6J12	Rust	11~13	2 ~ 3	/
F1 Manganine	6J8	Rust	8 tot 10	/	1 tot 2
F2 Manganine	6J13	Rust	11~13	2 tot 5	/

Volumeweerstand voor draden, platen en banden

Naam	Type	Volumeweerstand (μΩ·m)
Manganine	6J12	0.47±0.03
F1 Manganine	6J8	0.35±0.05
F2 Manganine	6J13	0.44±0.04

Gemiddelde weerstandstemperatuurcoëfficiënt van Constantan

Naam		Applicatietemperatuur	Testtemperatuur	Temperatuurweerstandscoëfficiënt		Gemiddelde weerstandstemperatuurcoëfficiënt
				α × 10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
met een breedte van niet meer dan 50 mm	Niveau 1	5 ~ 45	10, 20, 40	-3~+5	-0,7~0	/
	Niveau 2			-5~+10
	Niveau 3			-10 ~ +5
F1 Manganindraad, plaat		10 tot 80	10, 20, 40	-5~+10	-0,25~0	/
F2 Manganine draad, plaat		10 tot 80		0~+40	-0,7 tot 1	/

Verlengingsgraad

Ik heb het niet gedaan.	Verlengingsgraad (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 0.50	15

Thermisch EMF-percentage voor koper

Naam	Type	Temperatuur	Gemiddelde thermische EMF-snelheid voor koper
Manganine	6J12	0 tot 100	1
F1 Manganine	6J8	0 tot 100	2
F2 Manganine	6J13	0 tot 100	3
Opmerking: de thermische EMF-waarde voor koper is de absolute waarde

Nettogewicht per spoel

Dia ((mm)	Nettogewicht (g)	Dia ((mm)	Nettogewicht (g)
0.02 tot 0.025	5	> 0,28 ~ 0.45	300
> 0,025~0.03	10	> 0,45 ~ 0.63	400
> 0,03~0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganine ((6J12) Technische gegevens van draden

- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20°C (Ω/m)	- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20°C (Ω/m)
0.020	0.000314	0.00265	1346 tot en met 1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862 tot en met 1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176 tot en met 206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139 tot en met 163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabel met gegevens over Constantan&Manganin-draad

Ik heb het niet gedaan.		Nominale waarde van de sectie ((mm)²)	Weerstand per meter (Ω/m)
Ik heb het niet gedaan.			6J12X		6J8X		6J13X		6J40X
Nominale waarde (mm)	Tolerantie		Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Afmeting van het blad

Dikte ((mm)	Tolerantie	Breedte ((mm)	Tolerantie
0.1	±0.010	50 75 100	Breedte < 100 mm, ± 1 Breedte ≥ 100 mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Manganenstrooktafel, oppervlakte van de dwarsdoorsnede ((mm2)

Breedte ((mm) Dikte ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Breedte ((mm) Dikte ((mm)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Nee.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Nee.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Opmerking: De effectieve doorsnede van de band is het product van de breedte en de dikte van de band de volgende coëfficiënt: Breedte < 10 mm, vermenigvuldigd met 0.98; Breedte ≥ 10 mm, vermenigvuldigd met 0.94.

Een aantal belangrijke kenmerken van 6J12 zijn:

Hoge elektrische weerstand:

6J12 heeft een hoge elektrische weerstand, wat cruciaal is voor toepassingen waarbij precieze weerstandswaarden vereist zijn.

Temperatuurweerstandsgraad (TCR):

De legering vertoont een lage en stabiele temperatuurcoëfficiënt van weerstand, wat een minimale verandering in weerstand met temperatuurschommelingen aangeeft, meestal tussen ±20 ppm/°C en ±50 ppm/°C.

Corrosiebestendigheid:

Dankzij het hoge nikkel- en chroomgehalte biedt 6J12 een uitstekende weerstand tegen oxidatie en corrosie, waardoor het geschikt is voor gebruik in zowel zure als alkalische omgevingen.

Versnellingsresistentie:

De legering vertoont een goede kruipbestandheid, met minimale plastische vervorming onder stress bij verhoogde temperaturen, waardoor het geschikt is voor toepassingen bij hoge temperaturen.

Vermoeidheid

6J12 heeft een vermoeidheidsduur van ongeveer 5 × 10 ^ 6 cycli bij een spanningsniveau van 50 MPa bij hoge temperaturen, wat wijst op zijn uithoudingsvermogen bij hoge temperatuurmoeidheidsomstandigheden.

Deze eigenschappen maken 6J12 tot een ideaal materiaal voor precisieweerstanden, temperatuurcompensatie-elementen, spanningsmeters,en andere toepassingen waarbij een stabiele en precieze elektrische weerstand over een breed temperatuurbereik wordt vereist.

Toepassingen:

Precision resistors:

Vanwege de hoge elektrische weerstand en de stabiele temperatuurcoëfficiënt van weerstand wordt 6J12 veel gebruikt bij de vervaardiging van precisieweerstanden en weerstandselementen.

Temperatuurcompensatie:

De lage temperatuurcoëfficiënt van de legering maakt deze geschikt voor temperatuurcompensatieapparaten en thermistors die nauwkeurige weerstandsveranderingen met temperatuurvariaties vereisen.

Verlengingsmeters:

6J12 wordt gebruikt bij de productie van spanningsmeters voor het meten van mechanische spanning, gezien de nauwkeurige en stabiele weerstandskenmerken onder spanning.

Elektronische onderdelen:

De legering wordt gebruikt in verschillende elektronische componenten waar hoge weerstand en temperatuurstabiliteit nodig zijn, zoals in weerstandsnetwerken en rheostaten.

Automobiele sensoren:

6J12 wordt gebruikt in sensoren voor auto's die weerstandsveranderingen vereisen als reactie op temperatuur of mechanische spanning.

Industriële controles:

In industriële besturingssystemen wordt 6J12 gebruikt vanwege zijn betrouwbare prestaties in sensoren en besturingselementen die onder verschillende omstandigheden een constante weerstand moeten behouden.

Medische apparatuur:

De legering wordt gebruikt in medische apparatuur waar precieze weerstand van cruciaal belang is, zoals in temperatuursensoren en diagnostische apparaten.

Luchtvaart en defensie:

6J12 wordt gebruikt in de lucht- en ruimtevaart en defensie toepassingen voor zijn vermogen om prestaties te behouden in extreme temperatuuromstandigheden en zijn weerstand tegen corrosie.

Telecommunicatie:

In de telecommunicatie wordt 6J12 gebruikt vanwege zijn consistente elektrische eigenschappen in hoogfrequente toepassingen en zijn weerstand tegen omgevingsfactoren.

Stroomnetten:

De legering wordt gebruikt in elektriciteitsnetten voor stroomgevoelige apparaten en andere componenten die een stabiele weerstand onder hoge elektrische spanning vereisen.

Deze toepassingen profiteren van 6J12's unieke combinatie van hoge weerstand, temperatuurstabiliteit en corrosiebestendigheid.waardoor het een waardevol materiaal is in precisie-elektronica en techniek..

6J12/6J12P/6J12X weerstandsdraad koper mangaan nikkel OEM Voor verwarmingssysteem 0

Markeringen:

draad met manganineresistentie,

DETAILS VAN DE PRODUCTEN

Producten

Inconellegering

Monellegering

thermokoppel draad

Hastelloylegering

Zuiver Nikkelmetaal

CuNilegering

NiCrlegering

Legering op hoge temperatuur

De Draad van het nikkellassen

Precisielegering

PTC-Ni-Fe legeringsdraad

Geallieerde draadstreng

Thermocouple-uitbreidingslegering

met een gewicht van niet meer dan 10 kg

Incoloylegering

Geïsoleerde verwarmingsdraad

verwarmingskabel

6J12/6J12P/6J12X weerstandsdraad koper mangaan nikkel OEM Voor verwarmingssysteem

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 Ton per Dag

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

6J12/6J12P/6J12X

Oorsprongsplaats:

Jiangsu, China

Type:

Manganine

Toepassing:

met een vermogen van niet meer dan 50 W

Kleur:

Bessengeel

Naam van het product:

6J12 Manganine draad

Volumeweerstand (μΩ·m):

0.47±0.03

Applicatietemperatuur:

5~45

Temperatuurweerstandscoëfficiënt (β × 10-6 °C-1):

-0,7~0

Thermisch EMF-percentage voor koper:

Min. bestelaantal:

5 kg

Verpakking Details:

Verpakt met waterdicht papier of weeftas, in pallets of houten doos.

Levertijd:

3 dagen

Betalingscondities:

T/T, D/P

Levering vermogen:

30 Ton per Dag

Markeren

6J12 Manganinbestendige draad

OEM-manganinbestendige draad

6J12 weerstandsdraad voor verwarming

Productomschrijving

6J12/6J12P/6J12X weerstandsdraad koper mangaan nikkel OEM Voor verwarmingssysteem

Kortom, 6J12 combineert hoge weerstand, lage TCR en corrosiebestendigheid, waardoor het onmisbaar is in precisie-elektrische en temperatuurgevoelige toepassingen.

Chemische samenstelling

Naam	Type	Hoofd chemische samenstelling %
Naam	Type	C.	Deeltjes	Ni	- Jawel.
Manganine	6J12	Rust	11~13	2 ~ 3	/
F1 Manganine	6J8	Rust	8 tot 10	/	1 tot 2
F2 Manganine	6J13	Rust	11~13	2 tot 5	/

Volumeweerstand voor draden, platen en banden

Naam	Type	Volumeweerstand (μΩ·m)
Manganine	6J12	0.47±0.03
F1 Manganine	6J8	0.35±0.05
F2 Manganine	6J13	0.44±0.04

Gemiddelde weerstandstemperatuurcoëfficiënt van Constantan

Naam		Applicatietemperatuur	Testtemperatuur	Temperatuurweerstandscoëfficiënt		Gemiddelde weerstandstemperatuurcoëfficiënt
				α × 10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
met een breedte van niet meer dan 50 mm	Niveau 1	5 ~ 45	10, 20, 40	-3~+5	-0,7~0	/
	Niveau 2			-5~+10
	Niveau 3			-10 ~ +5
F1 Manganindraad, plaat		10 tot 80	10, 20, 40	-5~+10	-0,25~0	/
F2 Manganine draad, plaat		10 tot 80		0~+40	-0,7 tot 1	/

Verlengingsgraad

Ik heb het niet gedaan.	Verlengingsgraad (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 0.50	15

Thermisch EMF-percentage voor koper

Naam	Type	Temperatuur	Gemiddelde thermische EMF-snelheid voor koper
Manganine	6J12	0 tot 100	1
F1 Manganine	6J8	0 tot 100	2
F2 Manganine	6J13	0 tot 100	3
Opmerking: de thermische EMF-waarde voor koper is de absolute waarde

Nettogewicht per spoel

Dia ((mm)	Nettogewicht (g)	Dia ((mm)	Nettogewicht (g)
0.02 tot 0.025	5	> 0,28 ~ 0.45	300
> 0,025~0.03	10	> 0,45 ~ 0.63	400
> 0,03~0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganine ((6J12) Technische gegevens van draden

- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20°C (Ω/m)	- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20°C (Ω/m)
0.020	0.000314	0.00265	1346 tot en met 1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862 tot en met 1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176 tot en met 206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139 tot en met 163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabel met gegevens over Constantan&Manganin-draad

Ik heb het niet gedaan.		Nominale waarde van de sectie ((mm)²)	Weerstand per meter (Ω/m)
Ik heb het niet gedaan.			6J12X		6J8X		6J13X		6J40X
Nominale waarde (mm)	Tolerantie		Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie	Nominale waarde (Ω/m)	Tolerantie
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Afmeting van het blad

Dikte ((mm)	Tolerantie	Breedte ((mm)	Tolerantie
0.1	±0.010	50 75 100	Breedte < 100 mm, ± 1 Breedte ≥ 100 mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Manganenstrooktafel, oppervlakte van de dwarsdoorsnede ((mm2)

Breedte ((mm) Dikte ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Breedte ((mm) Dikte ((mm)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Nee.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Nee.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Opmerking: De effectieve doorsnede van de band is het product van de breedte en de dikte van de band de volgende coëfficiënt: Breedte < 10 mm, vermenigvuldigd met 0.98; Breedte ≥ 10 mm, vermenigvuldigd met 0.94.

Een aantal belangrijke kenmerken van 6J12 zijn:

Hoge elektrische weerstand:

6J12 heeft een hoge elektrische weerstand, wat cruciaal is voor toepassingen waarbij precieze weerstandswaarden vereist zijn.

Temperatuurweerstandsgraad (TCR):

Corrosiebestendigheid:

Dankzij het hoge nikkel- en chroomgehalte biedt 6J12 een uitstekende weerstand tegen oxidatie en corrosie, waardoor het geschikt is voor gebruik in zowel zure als alkalische omgevingen.

Versnellingsresistentie:

De legering vertoont een goede kruipbestandheid, met minimale plastische vervorming onder stress bij verhoogde temperaturen, waardoor het geschikt is voor toepassingen bij hoge temperaturen.

Vermoeidheid

Toepassingen:

Precision resistors:

Vanwege de hoge elektrische weerstand en de stabiele temperatuurcoëfficiënt van weerstand wordt 6J12 veel gebruikt bij de vervaardiging van precisieweerstanden en weerstandselementen.

Temperatuurcompensatie:

De lage temperatuurcoëfficiënt van de legering maakt deze geschikt voor temperatuurcompensatieapparaten en thermistors die nauwkeurige weerstandsveranderingen met temperatuurvariaties vereisen.

Verlengingsmeters:

6J12 wordt gebruikt bij de productie van spanningsmeters voor het meten van mechanische spanning, gezien de nauwkeurige en stabiele weerstandskenmerken onder spanning.

Elektronische onderdelen:

De legering wordt gebruikt in verschillende elektronische componenten waar hoge weerstand en temperatuurstabiliteit nodig zijn, zoals in weerstandsnetwerken en rheostaten.

Automobiele sensoren:

6J12 wordt gebruikt in sensoren voor auto's die weerstandsveranderingen vereisen als reactie op temperatuur of mechanische spanning.

Industriële controles:

Medische apparatuur:

De legering wordt gebruikt in medische apparatuur waar precieze weerstand van cruciaal belang is, zoals in temperatuursensoren en diagnostische apparaten.

Luchtvaart en defensie:

6J12 wordt gebruikt in de lucht- en ruimtevaart en defensie toepassingen voor zijn vermogen om prestaties te behouden in extreme temperatuuromstandigheden en zijn weerstand tegen corrosie.

Telecommunicatie:

In de telecommunicatie wordt 6J12 gebruikt vanwege zijn consistente elektrische eigenschappen in hoogfrequente toepassingen en zijn weerstand tegen omgevingsfactoren.

Stroomnetten:

De legering wordt gebruikt in elektriciteitsnetten voor stroomgevoelige apparaten en andere componenten die een stabiele weerstand onder hoge elektrische spanning vereisen.

6J12/6J12P/6J12X weerstandsdraad koper mangaan nikkel OEM Voor verwarmingssysteem 0

Markeringen:
