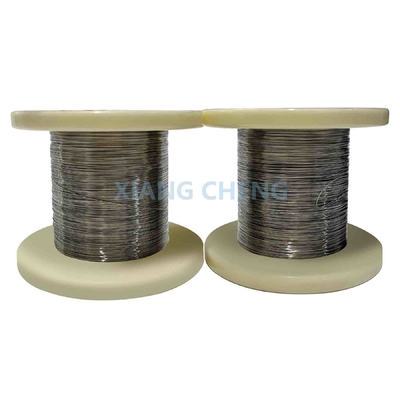

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr-legeringen met een consistente prestatie in toepassingen met hoge weerstand

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 Ton per Dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

Cr15Ni60/60Ni16Cr/NiCr6015

Oorsprongsplaats:

China

Type:

met een gewicht van niet meer dan 0,9 g/m2

Toepassing:

verwarmingselement en weerstand

Kleur:

Glanzend zilver of donkergrijs

Dichtheid:

Resistiviteit bij 20 °C:

1.12±0.05

Smeltpunt (℃):

Warmtegeleidbaarheid:

45.2 ((KJ/mh °C)

Verlenging bij scheur ((%)):

Markeren:

Hoogwerende NiCr-legeringen

Hoogtemperatuur NiCr-legeringen

Cr15Ni60 NiCr-legeringen

Productomschrijving

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr-legeringen met een consistente prestatie in toepassingen met hoge weerstand

Cr15Ni60 is een elektrisch verwarmingslegering met een hoge weerstand die wordt gekenmerkt door zijn uitstekende hoge temperatuursterkte en oxidatiebestendigheid.met een saldo van ijzer en sporen van andere elementenDeze samenstelling geeft de legering een stabiele weerstand die lineair toeneemt met de temperatuur, waardoor deze ideaal is voor toepassingen die een nauwkeurige temperatuurregeling vereisen.Cr15Ni60 vertoont een sterke weerstand tegen oxidatie, zelfs bij temperaturen tot 1000°C, door de vorming van een beschermende laag chroomoxide die verdere oxidatie voorkomt.en andere hoogtemperatuurapparatuur waarbij een consistente en betrouwbare verwarming van cruciaal belang isDe eigenschappen van de legering, zoals lage thermische uitbreiding en hoge weerstand, maken het een voorkeur keuze voor elektrische verwarmingselementen in verschillende industriële processen.

GB	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	H15N60-Н

Hoofdkenmerken van Ni-Cr- en Ni-Cr-Fe-elektrische verwarmingslegeringen

Type Prestaties		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Hoofd chemische samenstelling	Ni	Rust	55.0-61.0	34.0-37.0	Rust	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Rust	Rust	≤ 10	Rust	Rust
Max. continue bedrijfstemperatuur van het element (°C)		1250	1150	1100	1200	1100	1050
Resistiviteit bij 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	1.09±0.05	1.06±0.05	0.95 ± 0.05
Dichtheid ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Thermische geleidbaarheid (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coëfficiënt van de lijnuitbreiding (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Smeltpunt (ca.) ((°C)		1380	1390	1390	1400	1390	1400
Elonatie bij scheur ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Micrografische structuur		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Magnetische eigenschappen		niet-magnetische	laagmagnetisch	laagmagnetisch	niet-magnetische	laagmagnetisch	niet-magnetische
Opmerking:De verschillende soorten elektrische weerstandslegeringsmateriaal worden gemengd met de hoeveelheid zeldzame aarden, titanium en andere sporenelementen.Het doel is de verwerkingsprestaties te verbeteren en de levensduur te verlengen..

Chemische samenstelling Wt.% Cr15Ni60	%	Ni	Fe	C	- Jawel.	Deeltjes	P	S	Cr	Al
	Min.	55			0.75				15
	Maximaal	61	Rust	0.08	1.6	0.6	0.02	0.015	18	0.5

Mechanische eigenschappen	Voorwaarde	Tensile sterkte (UTS) ((Rm)	Verlenging ((A5)
	D>3, T>0.2	≥ 600 MPa	≥ 25%
	0.10.2	≥ 600 MPa	≥ 20%

Een aantal belangrijke kenmerken van Cr15Ni60 zijn:

Hoge weerstand en temperatuurstabiliteit:Cr15Ni60 staat bekend om zijn hoge elektrische weerstand en stabiele weerstand bij kamertemperatuur en hoge temperaturen, wat cruciaal is voor precisie-temperatuurregelingstoepassingen.
Uitstekende hoge temperatuursterkte:De legering behoudt haar sterkte bij hoge temperaturen, met een smeltpunt van ongeveer 1420°C en een behoud van mechanische eigenschappen tot 1200°C.
Goed corrosiebestendigheid:Dankzij het chroomgehalte vertoont Cr15Ni60 een uitstekende weerstand tegen oxidatie en corrosie, vooral in zure en alkalische omgevingen.
Fysieke eigenschappen:De legering heeft een dichtheid van 8,2 g/cm3 en een weerstand van ongeveer 1,10 tot 1,15 μΩ·m, wat bijdraagt aan de efficiënte warmteopwekking en stabiliteit.
Mechanische sterkte:Cr15Ni60 vertoont goede mechanische eigenschappen, met een treksterkte van ongeveer 600 MPa en een verlengingsgraad van 20%-30% bij kamertemperatuur.
Thermische eigenschappen:Het heeft een warmtegeleidbaarheid van 11,3 W/m·K, wat helpt bij het concentreren van warmte tijdens het verwarmingsproces.
Chemische samenstelling:Bestaat voornamelijk uit nikkel (58-61%) en chroom (14-16%), met de rest van ijzer en sporen van andere elementen zoals mangaan en silicium.
Microstructuur en fase-stabiliteit:Cr15Ni60 heeft een eenfasige austenitische structuur, die bijdraagt aan zijn stabiliteit bij hoge temperaturen en weerstand tegen korrelgroei en fase-transformatie.

Deze eigenschappen maken Cr15Ni60 tot een waardevol materiaal voor verschillende industriële toepassingen, met name voor toepassingen die hoge temperatuurbestendigheid en stabiliteit vereisen.

Toepassingen:

Precieze, normale en shuntweerstanden: De legering is geschikt voor de productie van precieze, normale en shuntweerstanden vanwege haar hoge elektrische weerstand en stabiele weerstand bij kamertemperatuur en hoge temperatuur
Verwarmingselementen: Cr15Ni60 wordt gebruikt als verwarmingselement, voornamelijk voor periodische warmtebehandelingsovens met temperaturen onder 900°C
Elektrische verwarmingsleidingen en huishoudelijke verwarmingstoestellen van hoge kwaliteit: De legering wordt gebruikt in elektrische verwarmingsleidingen voor hoogwaardige elektrische verwarmingsleidingen en hoogwaardige elektrische huishoudelijke verwarmers
Weerstandsband voor kwalitatief hoogwaardige weerstandsdozen: Het wordt gebruikt in weerstandsband voor kwalitatief hoogwaardige weerstandsdozen
Elektrische industriële ovens: Cr15Ni60 wordt veel gebruikt in industriële elektrische ovens, metallurgie, machines en huishoudelijke apparaten voor de productie van verwarmingselementen en weerstandselementen
Aerospace- en hoogtemperatuurcomponenten: De legering wordt gebruikt in de lucht- en ruimtevaartindustrie voor hoogtemperatuurcomponenten zoals gasturbines en delen van straalmotoren die bestand zijn tegen hoge temperaturen en oxidatie
Verwarmingsapparatuur: Cr15Ni60 wordt gebruikt in warmtebehandelingsapparatuur voor de vervaardiging van hoogtemperatuurovenslijpen en thermocouplebeschermingsbuizen,het waarborgen van de nauwkeurigheid en consistentie van warmtebehandelingsprocessen

Deze toepassingen benadrukken de veelzijdigheid en het belang van Cr15Ni60 in verschillende industrieën waar hoge temperatuurweerstand, stabiliteit en betrouwbaarheid van cruciaal belang zijn.

Technische gegevens van draden

- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)	- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)
0.018	0.000255	0.002117	andere, met een gewicht van niet meer dan 50 kg	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594 tot en met 726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

De tolerantie of de diameter van de draden

Draden	Ik heb het niet gedaan.	Tolerantie
	0.018-0.025	±0.001
	0.028-0.035	±0.0015
	0.040-0.055	±0.002
	0.070	±0.0025
	0.08-0.10	±0.003
	0.11-0.14	±0.004
	0.16-0.20	±0.005
	0.22-0.25	±0.006
	0.28-0.30	±0.007
	0.32-0.40	±0.01
	0.41-0.50	±0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	±0.03
Opmerking:op verzoek van de klant kan een speciale specificatie worden geproduceerd.

Technische gegevens van het lint

Dikte × breedte ((mm))	Weerstand/meter ((20 °C) (Ω/m)	oppervlakte/ohm (20°C) (cm)²/Ω)	Gewicht/meter (g/m)	Oppervlakte/meter (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Het lint wordt door de draad gerold, de werkelijke doorsnede van het lint is 8% kleiner dan berekend door de rechthoekige.
