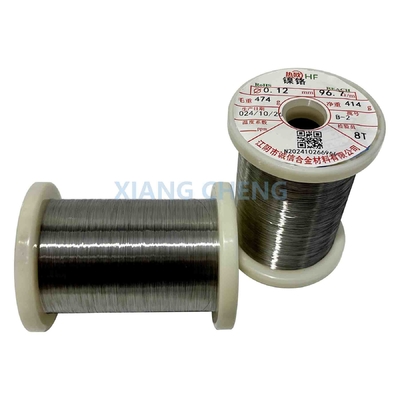

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr legeringen essentiële materialen voor de metallurgische industrie

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 ton per dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

Cr15Ni60/60Ni16Cr/NiCr6015

Oorsprongsplaats:

China

Type:

met een gewicht van niet meer dan 0,9 g/m2

Toepassing:

verwarmingselement en weerstand

Kleur:

Glanzend zilver of donkergrijs

Dichtheid:

Resistiviteit bij 20 °C:

1.12±0.05

Smeltpunt (℃):

Warmtegeleidbaarheid:

45.2 ((KJ/mh °C)

Verlenging bij scheur ((%)):

Markeren:

Metallurgische industrie NiCr-legeringen

60Ni16Cr NiCr legeringen

Cr15Ni60 NiCr-legeringen

Productomschrijving

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr legeringen essentiële materialen voor de metallurgische industrie

Cr15Ni60, ook wel bekend als 60Ni-16Cr, bestaat uit 55-61% Ni, 14-18% Cr en de rest is Fe. Het heeft een dichtheid van 8,21 g/cm3, een weerstand van 1,12 μΩ/m,en een coëfficiënt van thermische uitbreiding van 17x10−6/KMet een smeltpunt van 1390°C en een maximale werktemperatuur van 1150°C is deze legering zeer bestand tegen corrosie in oxiderende atmosfeer, zoals stikstof, ammoniak,en zwavelhoudende omgevingenHet heeft een uitstekende prestatie tot 1150°C en wordt gebruikt in precisieweerstanden, normale en shuntweerstanden.het efficiënter maken voor verwarmingstoepassingenDeze legering wordt veel gebruikt in elektrische verwarmingsapparaten, weerstanden en verwarmingselementen.met name wanneer een hoge weerstand tegen warmte en corrosie vereist is.

GB	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	H15N60-Н

Hoofdkenmerken van Ni-Cr- en Ni-Cr-Fe-elektrische verwarmingslegeringen

Type Prestaties		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Hoofd chemische samenstelling	Ni	Rust	55.0-61.0	34.0-37.0	Rust	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Rust	Rust	≤ 10	Rust	Rust
Max. continue bedrijfstemperatuur van het element (°C)		1250	1150	1100	1200	1100	1050
Resistiviteit bij 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	1.09±0.05	1.06±0.05	0.95 ± 0.05
Dichtheid ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Thermische geleidbaarheid (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coëfficiënt van de lijnuitbreiding (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Smeltpunt (ca.) ((°C)		1380	1390	1390	1400	1390	1400
Elonatie bij scheur ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Micrografische structuur		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Magnetische eigenschappen		niet-magnetische	laagmagnetisch	laagmagnetisch	niet-magnetische	laagmagnetisch	niet-magnetische
Opmerking:De verschillende soorten elektrische weerstandslegeringsmateriaal worden gemengd met de hoeveelheid zeldzame aarden, titanium en andere sporenelementen.Het doel is de verwerkingsprestaties te verbeteren en de levensduur te verlengen..

Chemische samenstelling Wt.% Cr15Ni60	%	Ni	Fe	C	- Jawel.	Deeltjes	P	S	Cr	Al
	Min.	55			0.75				15
	Maximaal	61	Rust	0.08	1.6	0.6	0.02	0.015	18	0.5

Mechanische eigenschappen	Voorwaarde	Tensile sterkte (UTS) ((Rm)	Verlenging ((A5)
	D>3, T>0.2	≥ 600 MPa	≥ 25%
	0.10.2	≥ 600 MPa	≥ 20%

Een aantal belangrijke kenmerken van Cr15Ni60 zijn:

Hoge elektrische weerstand: Cr15Ni60 heeft een hoge elektrische weerstand, die cruciaal is voor toepassingen die een nauwkeurige controle van de elektrische weerstand vereisen, zoals bij verwarmingselementen en precisieweerstanden.
Corrosiebestendigheid: Deze legering is zeer bestand tegen corrosie, met name in oxiderende omgevingen.waardoor het ideaal is voor chemische verwerking en andere corrosieve omgevingen.
Hoogtemperatuursterkte: Cr15Ni60 behoudt zijn sterkte en weerstand bij hoge temperaturen, met een maximale werktemperatuur van ongeveer 1150°C.Dit maakt het geschikt voor gebruik in industriële processen met hoge temperaturen en in ovenonderdelen.
Thermische stabiliteit: De legering vertoont een goede thermische stabiliteit, wat essentieel is voor toepassingen waarbij een consistente prestatie over een breed temperatuurbereik vereist is.
Laag coëfficiënt van thermische uitbreiding: Met een lage koëfficiënt van thermische uitbreiding ondergaat Cr15Ni60 minimale dimensionale veranderingen bij temperatuurschommelingen,die gunstig is voor het behoud van precisie bij hoge temperatuurtoepassingen.
Mechanische eigenschappen: De legering heeft goede mechanische eigenschappen, waaronder treksterkte en verlengbaarheid, die bijdragen aan haar duurzaamheid en betrouwbaarheid in verschillende toepassingen.
Lasbaarheid: Cr15Ni60 is relatief gemakkelijk te lassen, wat een voordeel is in toepassingen waarbij componenten moeten worden samengevoegd zonder de integriteit van het materiaal in gevaar te brengen.
Vormbaarheid: De legering is vormbaar, waardoor het in verschillende configuraties kan worden gevormd, wat gunstig is voor de vervaardiging van complexe componenten.

Deze eigenschappen maken Cr15Ni60 een populaire keuze voor toepassingen in onder andere de elektrische, chemische, lucht- en ruimtevaart- en automobielindustrie.

Toepassingen:

Verwarmingselementen: Cr15Ni60 wordt gebruikt als verwarmingselement in periodieke warmtebehandelingsovens die onder 900°C werken
Elektrische weerstand toepassingen: Het wordt gebruikt in hoogwaardige elektrische warmteleidingen en huishoudelijke elektrische verwarmers als verwarmingsdraad
Resistorbanden: Cr15Ni60 wordt gebruikt in hoogwaardige weerstandskistjes voor weerstandsbanden
Industriële ovens: De legering wordt veel gebruikt in industriële ovens als elektrische verwarmingselementen vanwege haar uitstekende oxidatiebestendigheid en hoge temperatuursterkte
Verwarmingsapparatuur: Cr15Ni60 wordt gebruikt bij de vervaardiging van hoogtemperatuurovenvoeringen en thermocoupelbeschermingsbuizen in warmtebehandelingstoestellen,het waarborgen van precisie en consistentie in het warmtebehandelingsproces
Luchtvaartindustrie: In de lucht- en ruimtevaart wordt Cr15Ni60 gebruikt voor hoogtemperatuurcomponenten zoals gasturbines en straalmotoren,een betrouwbare bescherming biedt vanwege de hoge temperatuur oxidatieweerstand en de mechanische sterkte
Verzetsystemen: De legering wordt ook gebruikt bij de vervaardiging van verschillende soorten weerstanden, met name in toepassingen die een hoge stabiliteit en een lange levensduur vereisen, zoals precisieinstrumenten en elektrische apparatuur

Technische gegevens van draden

- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)	- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)
0.018	0.000255	0.002117	andere, met een gewicht van niet meer dan 50 kg	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594 tot en met 726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

De tolerantie of de diameter van de draden

Draden	Ik heb het niet gedaan.	Tolerantie
	0.018-0.025	±0.001
	0.028-0.035	±0.0015
	0.040-0.055	±0.002
	0.070	±0.0025
	0.08-0.10	±0.003
	0.11-0.14	±0.004
	0.16-0.20	±0.005
	0.22-0.25	±0.006
	0.28-0.30	±0.007
	0.32-0.40	±0.01
	0.41-0.50	±0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	±0.03
Opmerking:op verzoek van de klant kan een speciale specificatie worden geproduceerd.

Technische gegevens van het lint

Dikte × breedte ((mm))	Weerstand/meter ((20 °C) (Ω/m)	oppervlakte/ohm (20°C) (cm)²/Ω)	Gewicht/meter (g/m)	Oppervlakte/meter (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Het lint wordt door de draad gerold, de werkelijke doorsnede van het lint is 8% kleiner dan berekend door de rechthoekige.

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr legeringen essentiële materialen voor de metallurgische industrie 0

Markeringen:

hoogweerstandsverwarmingsdraad 6,
