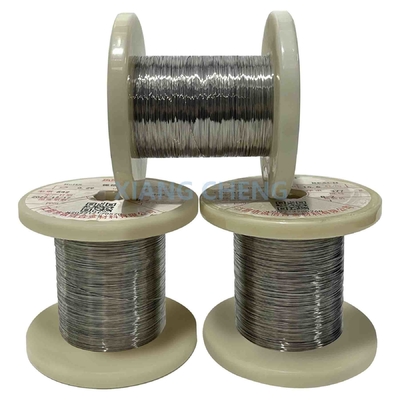

Cr20Ni35 nikkel-chroom-ijzer legering met goede mechanische eigenschappen en elektrische geleidbaarheid

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 ton per dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

Cr20Ni35

Oorsprongsplaats:

China

Type:

met een gewicht van niet meer dan 0,9 g/m2

Toepassing:

verwarmingselement en weerstand

Kleur:

Glanzend zilver of donkergrijs

Dichtheid:

Resistiviteit bij 20 °C:

1,04 ± 0,05

Smeltpunt (℃):

Warmtegeleidbaarheid:

43.8 ((KJ/m h °C))

Verlenging bij scheur ((%)):

Markeren:

Cr20Ni35 nikkel-chroom-ijzer legering

Goed mechanisch vermogen Nikkel-chroom-ijzer legering

Elektrische geleidbaarheid Nikkel-chroom-ijzer legering

Productomschrijving

Cr20Ni35 nikkel-chroom-ijzer legering met goede mechanische eigenschappen en elektrische geleidbaarheid

Cr20Ni35 is een hoogwaardige legering die bekend staat om zijn uitstekende hoge temperatuur eigenschappen en stabiele weerstand.en verwarmingsapparatuurDeze legering bestaat voornamelijk uit 20% chroom (Cr) en 35% nikkel (Ni), samen met kleine hoeveelheden andere elementen zoals ijzer (Fe), silicium (Si), mangaan (Mn) en koolstof (C).Het hoge gehalte aan nikkel draagt bij aan de goede hittebestendigheid en corrosiebestendigheidDe toevoeging van silicium en mangaan verbetert de taaiheid en oxidatieweerstand van de legering.Belangrijkste fysische eigenschappen zijn onder meer een dichtheid van 7.9 g/cm3, smeltpunt 1350-1390 °C en weerstand van 1,04 μΩ·m bij 20 °C. De legering vertoont bovendien een goede mechanische sterkte met een treksterkte van ≥ 650 MPa en een verlenging van ≥ 25%.Cr20Ni35 wordt gewaardeerd vanwege zijn hoge positieve temperatuurcoëfficiënt, oxidatiebestendigheid en thermische sterkte onder 800°C, waardoor het geschikt is voor toepassingen in warmteopslagverwarmingstoestellen, convectieverwarmingstoestellen en verschillende elektrische verwarmingselementen.

Chemische samenstelling Wt. %

Cr20Ni35

- Jawel.

Deeltjes

Min.

Maximaal

Rust

0.08

0.02

0.015

Hoofdkenmerken van Ni-Cr- en Ni-Cr-Fe-elektrische verwarmingslegeringen

Type Prestaties		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Hoofd chemische samenstelling	Ni	Rust	55.0-61.0	34.0-37.0	Rust	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Rust	Rust	≤ 10	Rust	Rust
Max. continue bedrijfstemperatuur van het element (°C)		1250	1150	1100	1200	1100	1050
Resistiviteit bij 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	1.09±0.05	1.06±0.05	0.95 ± 0.05
Dichtheid ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Thermische geleidbaarheid (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coëfficiënt van de lijnuitbreiding (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Smeltpunt (ca.) ((°C)		1380	1390	1390	1400	1390	1400
Elonatie bij scheur ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Micrografische structuur		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Magnetische eigenschappen		niet-magnetische	laagmagnetisch	laagmagnetisch	niet-magnetische	laagmagnetisch	niet-magnetische
Opmerking:De verschillende soorten elektrische weerstandslegeringsmateriaal worden gemengd met de hoeveelheid zeldzame aarden, titanium en andere sporenelementen.Het doel is de verwerkingsprestaties te verbeteren en de levensduur te verlengen..

Een aantal belangrijke kenmerken van Cr20Ni35 zijn:

Hoogtemperatuurbestendigheid: Cr20Ni35 kan continu worden gebruikt bij temperaturen tot 1150°C, waardoor het geschikt is voor toepassingen bij hoge temperaturen, zoals ovenvoeringen en warmtewisselaarleidingen
Corrosiebestendigheid: Dankzij het hoge chroom- en nikkelgehalte vertoont Cr20Ni35 een uitstekende weerstand tegen oxidatie en corrosie, vooral in zure en alkalische omgevingen
Oxideringsresistentie: De legering vormt bij hoge temperaturen een dichte laag chroommonoxide (Cr2O3), die beschermt tegen verdere oxidatie,een mechanische sterkte en ductiliteit behouden, zelfs bij temperaturen hoger dan 1000°C
Resistiviteit: Cr20Ni35 heeft een hoge weerstand van ongeveer 1,1 × 10^-6 Ω·m bij 20°C, wat gunstig is voor elektrische verwarmingstoepassingen om de efficiëntie te verbeteren en het energieverlies te verminderen
Mechanische sterkte: De legering behoudt goede mechanische eigenschappen bij hoge temperaturen, met een treksterkte van 600-800 MPa en een verlenging van 20% tot 40%, wat wijst op een goede structurele stabiliteit en ductiliteit
Coëfficiënt van thermische uitbreiding: Cr20Ni35 heeft een lineaire uitbreidingscoëfficiënt van 14-16×10^-6/°C (20°C-1000°C), wat van belang is bij het ontwerpen van verwarmingsapparatuur voor hoge temperaturen vanwege de invloed ervan op dimensionale veranderingen
Warmtevermoeidheid: De legering vertoont een geringe thermische vermoeidheid, geschikt voor hoogtemperatuurverwarmingselementen, met een spanningsrelaxatie van ongeveer 1,0-1,5% per uur bij 1000°C
Chemische samenstelling: Cr20Ni35 bestaat voor 20% uit chroom en 35% uit nikkel, de rest uit ijzer en sporen van andere elementen zoals silicium en mangaan, die bijdragen aan de algehele prestaties

Deze eigenschappen maken Cr20Ni35 tot een ideaal materiaal voor toepassingen die hoge temperatuur en corrosiebestendigheid vereisen.voor de vervaardiging van elektrische verwarmingselementen en industriële ovencomponenten.

- Ik weet het niet.Toepassingen:

Industriële verwarmingselementen: Cr20Ni35 wordt vaak gebruikt in industriële verwarmingsapparatuur als verwarmingselementmateriaal vanwege zijn stabiele weerstandseigenschappen en uitstekende oxidatiebestendigheid bij hoge temperaturen
Verwarmingsapparatuur: De legering wordt gebruikt bij de vervaardiging van verwarmingselementen voor warmtebehandelingsapparatuur,met een temperatuur van meer dan 1000 °C en een stabiele weerstand en mechanische sterkte
Chemische industrie: Cr20Ni35 is geschikt voor gebruik in de chemische industrie voor verwarmingselementen en verwarmingselementen van hoogtemperatuurreactieapparatuur in corrosieve omgevingen vanwege zijn corrosiebestendigheid
Petroleum- en chemische apparatuur: Het wordt gebruikt in apparatuur zoals hoge-temperatuurreactoren en crackerovengroepen, die vaak in hoge-temperatuur-, hoge-druk- en corrosieve gasomgevingen zijn
Luchtvaartindustrie: Cr20Ni35 wordt veel gebruikt in hoogtemperatuurapparatuur zoals vliegtuigmotoren en gasturbines vanwege zijn uitstekende prestaties bij hoge temperaturen
Energie-industrie: De legering wordt gebruikt bij de vervaardiging van hoge-temperatuurketels, warmtewisselaars en superkritieke watergekoelde wandbuizen in kolencentrales,waarvan de weerstand tegen hoge temperaturen en oxidatie volledig is benut
Elektrische weerstandsvoorzieningen: Cr20Ni35 wordt gebruikt bij de productie van elektrische weerstandsvoorzieningen, zoals hoogprecisieweerstanden, vanwege zijn hoge weerstandsstabiliteit en lage temperatuurcoëfficiënt,met een vermogen van meer dan 10 W,

Deze toepassingen maken gebruik van de superieure eigenschappen van Cr20Ni35, waaronder hoge temperatuurweerstand, corrosiebestendigheid en stabiele elektrische weerstand.waardoor het een ideaal materiaal is voor een verscheidenheid aan hoge temperatuur en corrosieve omgevingen.

Technische gegevens van draden

- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)	- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)
0.018	0.000255	0.002117	andere, met een gewicht van niet meer dan 50 kg	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594 tot en met 726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

De tolerantie of de diameter van de draden

Draden	Ik heb het niet gedaan.	Tolerantie
	0.018-0.025	±0.001
	0.028-0.035	±0.0015
	0.040-0.055	±0.002
	0.070	±0.0025
	0.08-0.10	±0.003
	0.11-0.14	±0.004
	0.16-0.20	±0.005
	0.22-0.25	±0.006
	0.28-0.30	±0.007
	0.32-0.40	±0.01
	0.41-0.50	±0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	±0.03
Opmerking:op verzoek van de klant kan een speciale specificatie worden geproduceerd.

Technische gegevens van het lint

Dikte × breedte ((mm))	Weerstand/meter ((20 °C) (Ω/m)	oppervlakte/ohm (20°C) (cm)²/Ω)	Gewicht/meter (g/m)	Oppervlakte/meter (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Het lint wordt door de draad gerold, de werkelijke doorsnede van het lint is 8% kleiner dan berekend door de rechthoekige.
