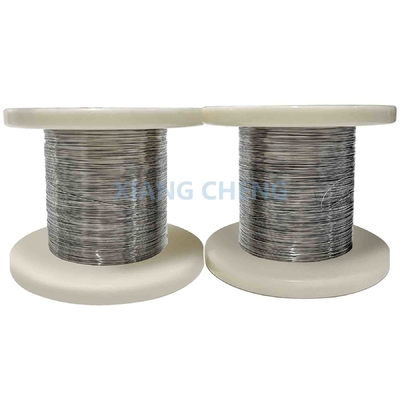

Cr20Ni30 austenitisch legering van roestvrij staal voor superieure mechanische eigenschappen

MOQ:	5 kg
Standard Packaging:	Verpakt met waterdicht papier of weeftas, in pallets of houten doos.
Delivery Period:	3 dagen
Betalingswijze:	T/T, D/P
Supply Capacity:	30 ton per dag

Detailsinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Senphus

Certificering

ISO9001

Modelnummer

Cr20Ni30

Oorsprongsplaats:

China

Naam:

Cr20Ni30

Type:

met een gewicht van niet meer dan 0,9 g/m2

Toepassing:

verwarmingselement en weerstand

Kleur:

Glanzend zilver of donkergrijs

Dichtheid:

Resistiviteit bij 20 °C:

1.06±0.05

Smeltpunt (℃):

Thermische geleidbaarheid ((KJ/m h °C)):

Verlenging bij scheur ((%)):

Markeren:

Cr20Ni30 austenitisch legering van roestvrij staal

Mechanische eigenschappen Austenitisch roestvrij staal legering

Productomschrijving

Cr20Ni30 De austenitische roestvrij staal legering voor superieure mechanische eigenschappen en meer

NiCr-legeringsdraad Cr20Ni30is een legering op basis van nikkel-chroom bestaande uit:20% chroomen30% nikkel, voornamelijk ontworpentoepassingen bij hoge temperaturen,oxidatieweerstand, enelektrische weerstandDeze legering wordt veel gebruikt in omgevingen die duurzaamheid onder hitte en blootstelling aan oxiderende atmosfeer vereisen, zoals in industriële verwarmingselementen, weerstanden,en hoogtemperatuuroventoepassingen.NiCr-legeringsdraad Cr20Ni30is een veelzijdige en duurzame legering die geschikt is voor hoge temperatuuromgevingen enuitstekende oxidatiebestendigheid,stabiele elektrische weerstand, enmechanische sterkte. Gewoonlijk gebruikt in toepassingen zoalsverwarmingselementen,met een vermogen van niet meer dan 10 kW, enindustriële ovensHet is een zeer geschikt materiaal voor het gebruik in milieuzones waar zowel hoge hitte als elektrische weerstand van cruciaal belang zijn.De prestaties onder extreme omstandigheden maken het een voorkeur voor gespecialiseerde industriële toepassingen., met inbegrip van elektrische verwarming en thermische toepassingen.

Chemische samenstelling Wt. %

Cr20Ni30

- Jawel.

Deeltjes

Min.

Maximaal

Bal.

0.08

0.02

0.015

Hoofdkenmerken van Ni-Cr- en Ni-Cr-Fe-elektrische verwarmingslegeringen

Type Prestaties		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Hoofd chemische samenstelling	Ni	Rust	55.0-61.0	34.0-37.0	Rust	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Rust	Rust	≤ 10	Rust	Rust
Max. continue bedrijfstemperatuur van het element (°C)		1250	1150	1100	1200	1100	1050
Resistiviteit bij 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04 ± 0.05	1.09±0.05	1.06±0.05	0.95 ± 0.05
Dichtheid ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Thermische geleidbaarheid (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coëfficiënt van de lijnuitbreiding (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Smeltpunt (ca.) ((°C)		1380	1390	1390	1400	1390	1400
Elonatie bij scheur ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Micrografische structuur		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Magnetische eigenschappen		niet-magnetische	laagmagnetisch	laagmagnetisch	niet-magnetische	laagmagnetisch	niet-magnetische
Opmerking:De verschillende soorten elektrische weerstandslegeringsmateriaal worden gemengd met de hoeveelheid zeldzame aarden, titanium en andere sporenelementen.Het doel is de verwerkingsprestaties te verbeteren en de levensduur te verlengen..

De volgende kenmerken van NiCr-gelegeerd draad Cr20Ni30:

Samenstelling:

Nikkel (Ni):30% (stabiel en bestand tegen oxidatie bij hoge temperaturen).

Chroom (Cr):20% (geeft de legering een uitstekende weerstand tegen oxidatie en schilfering).

IJzer (Fe):Balance (voegt bij aan de structurele integriteit en vormt de basis van de legering).

Andere elementen:Kleine hoeveelheden mangaan, silicium en koolstof om de mechanische eigenschappen, vormbaarheid en lasken te verbeteren.

Hoogtemperatuurweerstand:

Oxideringsbestendigheid:Met zijn chroomgehalte vormt deze legering een beschermende oxidelaag die verdere afbraak door oxidatie voorkomt, zelfs bij temperaturen tot1000°C (1832°F).

Vermogen tegen thermische vermoeidheid:De legering is bestand tegen thermische cycli, waardoor het geschikt is voor toepassingen met schommelende temperaturen, zoals in ovens of verwarmingssystemen.

Elektrische weerstand:

Gematigde elektrische weerstand:Deze legering biedt een stabiele elektrische weerstand bij verhoogde temperaturen, waardoor het ideaal is voor gebruik inmet een vermogen van niet meer dan 10 kW,verwarmingselementen, entemperatuursensoren.

Stabiele weerstand:De weerstandseigenschappen van de legering zijn zelfs onder thermische spanning stabiel, wat van cruciaal belang is voor precisieverwarming en elektrische componenten.

Corrosie- en schaalbestandheid:

Oxideringsbestendigheid:Vormt een oxidelaag die het materiaal beschermt tegen oxidatieve schade, waardoor het bestand is tegen hoge temperatuuromgevingen.

Sulfideringsbestendigheid:Het presteert goed inzwavelrijke atmosfeer, waardoor het geschikt is voor toepassingen zoalsindustriële ovensof omgevingen met zwavelhoudende gasstromen.

Mechanische eigenschappen:

Strengte:De legering behoudt een goede treksterkte bij hoge temperaturen, waardoor het duurzaam is onder mechanische spanning.

Ductiliteit:Hoewel de legering sterk is, behoudt ze voldoende buigzaamheid om gemakkelijk in draden, strippen of andere vormen te kunnen worden gevormd.

Lasbaarheid en fabricage:

Verweldbaarheid:NiCr-legering Cr20Ni30 kan worden gelast met behulp van standaardmethoden zoalsTIG (Tungsten inert gas)enMIG (metalen inert gas)Lassen zorgt voor een sterke binding met een minimaal risico op scheuren.

Vormbaarheid:De legering kan gemakkelijk in draden, staven en banden worden getrokken, waardoor het veelzijdig is voor een breed scala aan toepassingen in elektrische verwarming, industriële apparatuur en andere toepassingen bij hoge temperaturen.

Toepassingen:

Verwarmingselementen:Ideaal voor gebruik inelektrische ovens,ovens,droogers, en anderehoogtemperatuurverwarmingssystemen.
met een vermogen van niet meer dan 50 WGeschikt voor:weerstandsverwarmingselementenentemperatuursensorengebruikt in omgevingen met hoge temperatuur.
industriële ovens en ovens:Gewoonlijk gebruikt voorRadiatoren,onderdelen van ovens, enwarmtewisselaarsvanwege zijn uitstekende weerstand tegen oxidatie en thermische cyclus.

Technische gegevens van draden

- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)	- Ik heb het gedaan.	De oppervlakte van de doorsnede (mm2)	Gewicht/meter (g/m)	Weerstand/meter bij 20 °C (Ω/m)
0.018	0.000255	0.002117	andere, met een gewicht van niet meer dan 50 kg	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440 tot en met 3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594 tot en met 726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

De tolerantie of de diameter van de draden

Draden	Ik heb het niet gedaan.	Tolerantie
	0.018-0.025	±0.001
	0.028-0.035	±0.0015
	0.040-0.055	±0.002
	0.070	±0.0025
	0.08-0.10	±0.003
	0.11-0.14	±0.004
	0.16-0.20	±0.005
	0.22-0.25	±0.006
	0.28-0.30	±0.007
	0.32-0.40	±0.01
	0.41-0.50	±0.015
	0.55-0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	±0.03
Opmerking:op verzoek van de klant kan een speciale specificatie worden geproduceerd.

Technische gegevens van het lint

Dikte × breedte ((mm))	Weerstand/meter ((20 °C) (Ω/m)	oppervlakte/ohm (20°C) (cm)²/Ω)	Gewicht/meter (g/m)	Oppervlakte/meter (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Het lint wordt door de draad gerold, de werkelijke doorsnede van het lint is 8% kleiner dan berekend door de rechthoekige.

Voordelen van NiCr-legeringsdraad Cr20Ni30:

Hoogtemperatuurstabiliteit:De legering blijft stabiel en presteert goed bij temperaturen tot1000°C (1832°F), waardoor het ideaal is voor industriële verwarming en elektrische toepassingen.
Uitstekende oxidatie- en corrosiebestendigheid:Weerstand tegen oxidatie, schilfering en corrosie, waardoor een lange levensduur wordt gewaarborgd, zelfs in ruwe omgevingen.
Elektrische weerstand:Biedt stabiele en betrouwbare elektrische weerstand, perfect voor gebruik in verwarmingselementen en resistieve toepassingen.
Duurzaamheid in thermische fietsen:Het werkt goed in omgevingen met fluctuerende temperaturen, waardoor betrouwbaarheid wordt gewaarborgd in toepassingen zoalsovensenthermische verwerking.
Makkelijk te vervaardigen en te lassen:Makkelijk te verwerken tot draden, strippen en andere vormen voor verschillende toepassingen.

Beperkingen van NiCr-legeringsdraad Cr20Ni30:

Kosten:Vanwege het nikkel- en chroomgehalte is het over het algemeen duurder dan andere legeringen zoals roestvrij staal,het minder economisch maken voor grootschalige toepassingen waarbij deze elementen niet vereist zijn.
Beperkte weerstand tegen zeer zure omgevingenHoewel het bestand is tegen oxidatie, kan het niet goed presteren in zeer zure of chloride-rijke omgevingen, waar gespecialiseerde legeringen (bijv.Inconel) kan effectiever zijn.
Werkverharding:Deze legering kan tijdens koudbewerking verharden, wat extra bewerkingsstappen voor bewerking of vorming kan vereisen.
